应用行业：建材

1、      简介：

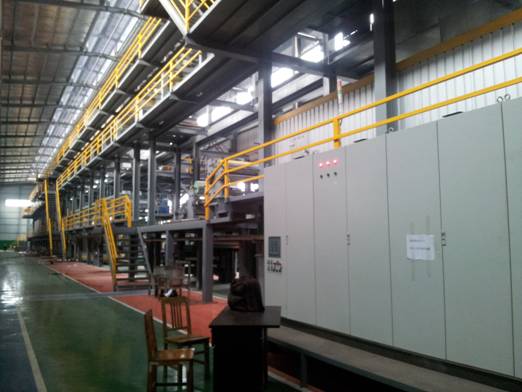

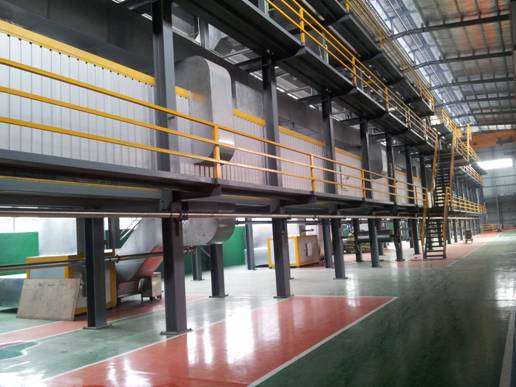

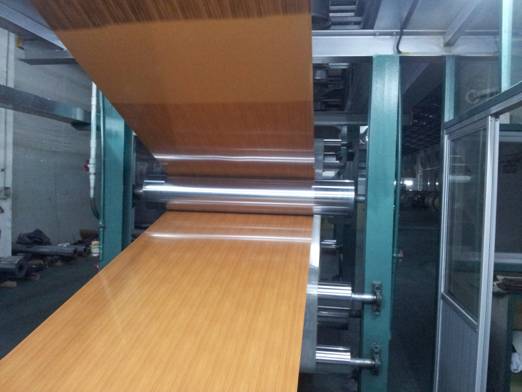

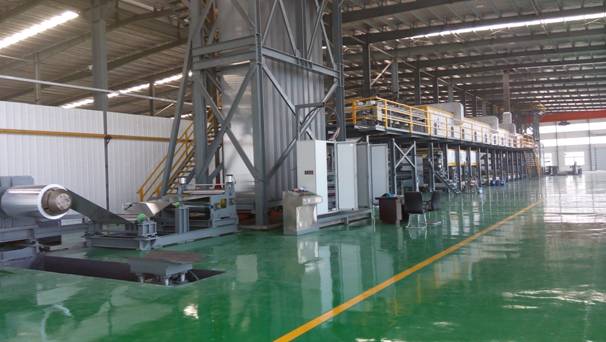

本文描述SIMATIC S7-300、SINAMICS S120/G120、Lenze 9300等自动化设备通过PROFIBUS-DP/PROFINIT通讯构成的工业自动化系统在此机上的应用。其工艺流程是：双工位开卷机—接片机—放卷牵引机— 储料架—工艺主牵引机—表面处理—烘干—面涂—烘干—1#套色印花—烘干--2#套色印花--烘干—3#套色印花—烘干—底涂—烘干—烘箱张力机--储料架—收卷牵引机—收卷机

2、      系统描述：

2.1．机器要完成的任务功能

要求整个系统的同步性高，开卷段,工艺段和收卷段恒张力控制，多台控制器系统、响应及其制动时间和同步都需要完全一致。

所有的工艺参数通过HMI设定和显示,在设定好上一页面的参数后，部分的工艺参数会自动显示在页面中，可以监控到系统运行的速度，张力，电流等数据及各设备的运行报警状态。

2.2．完成上述任务的解决方法、步骤

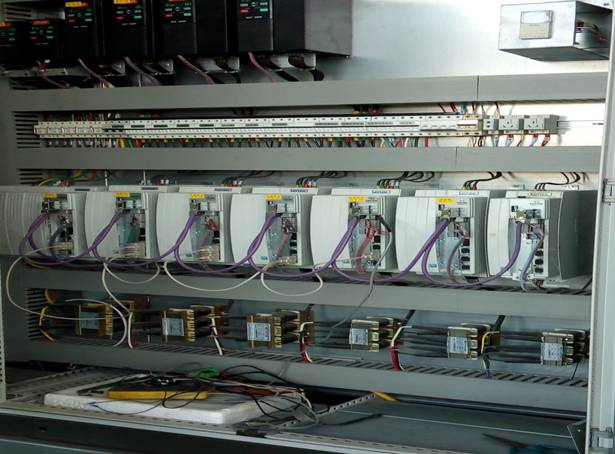

彩钢板印花涂装机生产线丢弃了传统涂装机各工艺参数离散控制的方式，采用了三级的人机界面(HMI)—控制器—驱动器控制形式，如<图7>，在编程上采用高速现场总线技术，完成数据交换、实施监测与控制。系统一级为驱动控制级。采用先进高性能工程型变频控制技术,使各单元的变频电机驱动响应快、精度高、稳定性好，可灵活实现各段张力及伸长的工艺要求。第二级为系统控制级，采用可编程控制器完成对浆纱机各种物理量及生产过程自动控制,系统数据通讯速率高，控制性好，抗干扰能力强。第三级由人机界面（工作站）作为管理级，用以监控机的生产过程，对整机工艺参数、标准值和故障信息进行显示或调整。人一机界面友好，图形画面丰富，参数设定及修改容易，操作简单，便于数据的管理及生产过程的管理。

所有的工艺参数通过HMI设定和显示，所有的工艺控制都是PLC来完成的，PLC根据工艺要求通过PROFIBUS-DP现场总线发送给各控制器，来满足整个系统的同步要求。
